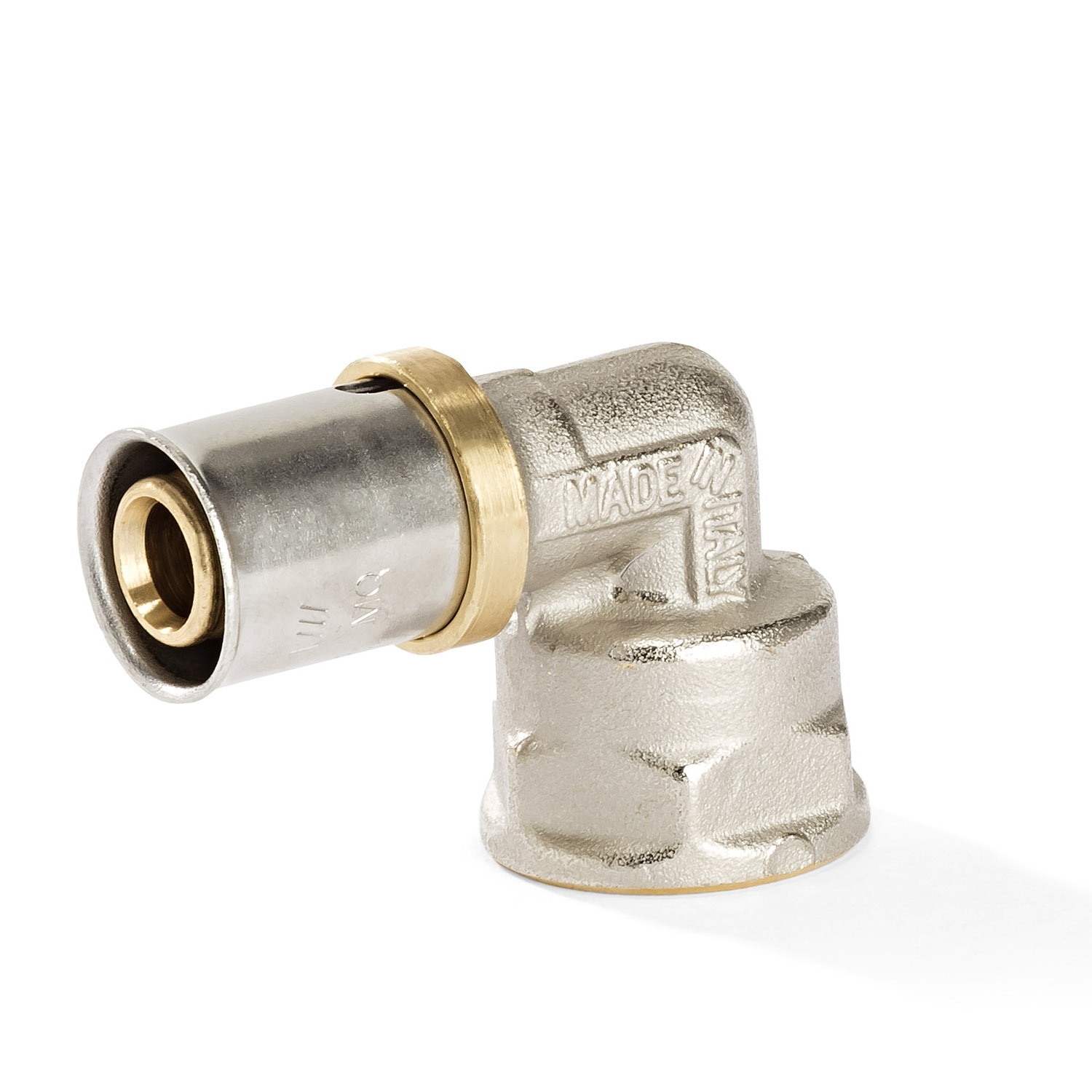

Pressfitting Winkel 90° IG 20 x 3/4" für Aluverbundrohr | DVGW | Kontur TH, U, H | Mehrschichtrohr
Pressfitting Winkel 90° IG 20 x 3/4" für Aluverbundrohr | DVGW | Kontur TH, U, H | Mehrschichtrohr
- DVGW-geprüft – zugelassen für Trinkwasserinstallationen
- Geringer Zeitaufwand
- Hohe Festigkeit gegenüber mechanischer Beanspruchung
Pressfitting Winkel 90° IG für Aluverbundrohr und Mehrschichtverbundrohr – Sichere Richtungsänderung mit Gewindeanschluss
Der Pressfitting Winkel 90° mit Innengewinde (IG) für Aluverbundrohr und Mehrschichtverbundrohr ermöglicht eine zuverlässige Richtungsänderung der Rohrleitung um 90 Grad und bietet gleichzeitig einen praktischen Anschluss an Komponenten mit Außengewinde. Ob in Trinkwasserinstallationen, Heizungsanlagen oder Sanitärsystemen – dieser Winkel sorgt für eine dauerhaft sichere und dichte Verbindung. Gefertigt aus hochwertigem Messing und ausgestattet mit einer robusten Edelstahl-Presshülse, überzeugt der Fitting durch hohe Stabilität, Korrosionsbeständigkeit und eine lange Lebensdauer. Die Multikontur-Ausführung ermöglicht die Verarbeitung mit Presswerkzeugen der Konturen TH, U und H.
Dank der DVGW-Zertifizierung für Trinkwasserinstallationen erfüllt der Pressfitting Winkel höchste Qualitäts- und Sicherheitsstandards. Die Verbindung wird durch einfaches Verpressen hergestellt und bietet eine dauerhaft belastbare Lösung für moderne Rohrsysteme. Mit einer Temperaturbeständigkeit bis 95 °C, einem maximalen Betriebsdruck von 10 bar sowie einer Dauerbelastbarkeit von bis zu 50 Jahren bei 10 bar und 70 °C eignet sich dieser Winkel optimal für den langfristigen Einsatz in Wohn- und Gewerbegebäuden. Erhältlich ist der Fitting in den Größen 16 x 1/2", 16 x 3/4", 20 x 1/2", 20 x 3/4", 26 x 3/4", 26 x 1" sowie 32 x 1".
Technische Daten
- Größe: 20 x 3/4"
- Material: Messing, Presshülse aus Edelstahl
- Pressprofil: TH, U, H
- Max. Betriebstemperatur: 95 °C
- Max. Betriebsdruck: 10 bar
- Dauerbelastbarkeit: bis zu 50 Jahre bei 10 bar / 70 °C
- Zulassung: DVGW zertifiziert für Trinkwasser
Einfache Installation mit Presswerkzeug
Der Pressfitting Winkel 90° IG lässt sich schnell und sicher montieren. Nach dem Zuschneiden und Kalibrieren des Aluverbundrohres oder Mehrschichtverbundrohres wird der Fitting auf das Rohr aufgesteckt und mit einer Presszange für TH-, U- oder H-Kontur verpresst. Das integrierte Innengewinde ermöglicht anschließend den direkten Anschluss von Armaturen, Ventilen oder weiteren Gewindekomponenten.
Einsatzbereiche
- Trinkwasserinstallationen
- Sanitäranlagen
- Heizungsinstallationen
- Anschluss von Armaturen und Ventilen
- Rohrleitungen mit Richtungsänderung um 90°
- Hausinstallationen mit Aluverbundrohr
Ihre Vorteile
- DVGW zertifiziert für Trinkwasserinstallationen
- Multikontur – kompatibel mit Presszangen TH, U und H
- Hochwertiges Messing mit Edelstahl-Presshülse
- Für Aluverbundrohr und Mehrschichtverbundrohr geeignet
- Kombination aus 90°-Winkel und Innengewindeanschluss
- Hohe Druck- und Temperaturbeständigkeit
- Langlebig – bis zu 50 Jahre Dauerbelastbarkeit
- Schnelle und sichere Pressmontage
| Betriebsdruck: | 10 bar |
|---|---|
| Betriebstemperatur: | 95°C |
| Presshülsenmaterial: | Edelstahl |
